直流电子负载如何实现CC CV或CR工作模式

在实际应用中，电子负载的工作模式通常与电源的工作模式相反，即恒压CV源需要使用恒流CC模式的电子负载，而恒流CC源使用恒压CV模式的电子负载。那么直流电子负载如何实现CV、CC或CR工作模式呢？

其实，无论是直流电源还是直流电子负载，CC和CV工作模式实现原理也都非常相似。

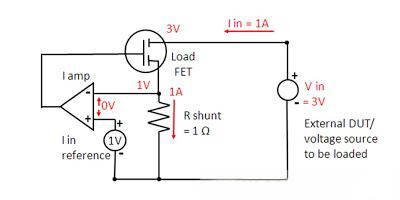

电子负载的CC模拟框图

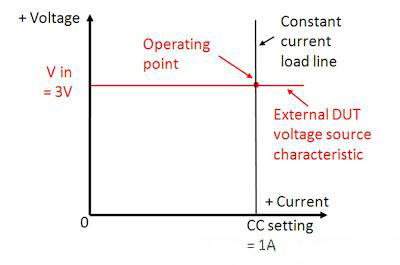

电子负载工作在CC模式时，通常其供电设备是一个电压源。电子负载的电流放大器通过比较感应电阻R上的电压和参考电压，然后控制FET场效应管的RDS ，使得整个回路工作和保持在设定的电流。图2为CC模式下对应的I-V曲线，准确的工作点就是电压源的电压和电子负载设定的电流的交叉点。

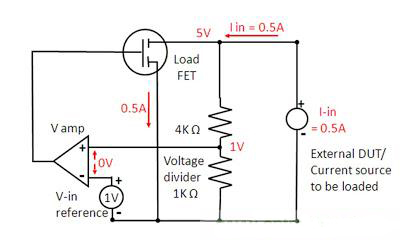

CV模式和CC非常的相似，如图3所示，不同的就是比较的不再是电流感应电阻上的电压，而是分压电路上的电压。此时，电压保持稳定，且FET场效应管会尽可能的吸收外部电源能够提供的电流。

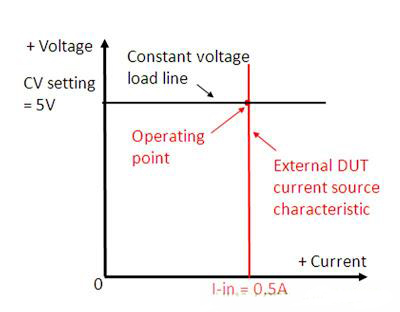

常见的锂电池就是典型的CV源，而电池的充电过程需要使用恒流源。图4为CV模式下对应的I-V曲线

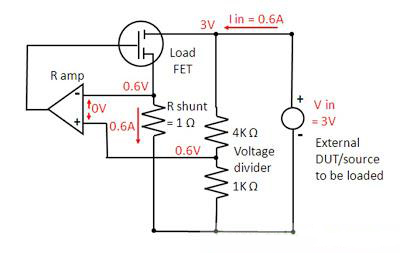

CV和CC模式与直流电源的实现方式比较接近，也相对比较简单。那电子负载的CR模式又是如何实现呢？如图5所示，当CC和CV模式同时受控时，保持特定的电压和电流的比率( V/I =CR)，即比较电流回路“感应电阻R”上的电压和电压回路“分压电阻”上的电压值。如本例中电流为1V/A和电压0.2V/V，等效的电阻R为 5Ω。

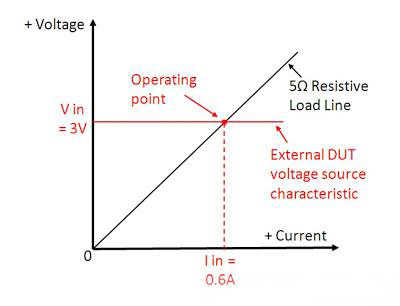

CR模式的电子负载通常用于模拟实际存电阻特性的电子设备，用于测试既可以工作在CV，也可以工作CC模式的电源。图6为CR模式下对应的I-V曲线

通过上面的介绍，我们也看出其实电子负载在CV或CC工作模式控制上是非常相似的，但大部分的电子负载还能模拟纯电阻特性的负载。
