电子负载在开关电源测试时的三种方法

电子负载经常被应用于对开关电源进行测试,而且它相较于传统的线性电源具有更好的使用优势,它的体积也很小,方便人们进行携带,因此它的适用范围很广.下面,给大家介绍一下电子负载在开关电源测试时的三种方法。

一、开关电源检测应用指南开关电源以其高效、轻灵、价廉的优势,已经成为市场的主流,但与传统的线性电源相比,主要有三方面的缺点:较慢的瞬时恢复时间、较高的PARD和较低的可靠性。

因此,开关电源的检测有着比传统线性电源更高的要求,开关电源的检测方案很多,但无疑,使用电子负载进行测试,是可靠性、重复性更好,吞吐量更大的选择。

1、负载效应测试

负载效应是一项静态的性能测试,为被测电源,在预定负载变化条件下,输出保持稳定的能力.电子负载提供创新的负载效应测试功能:

负载效应测试过程中,连接线的影响量非常显著,为补偿连接线的影响,建议用户使能电子负载的远端补偿功能.

2、PARD测试

PARD是在其它参数恒定的条件下,在规定带宽内直流输出电压对其平均值的周期性和随机性偏离,PARD用有效值或峰峰值度量,通常规定带宽为20Hz~20MHz.至于采用有效值还是峰峰值,则要看使用场合,峰峰值度量能提供幅度,短持续时间尖峰的信息,而有效值则有利于确定预期的信噪比。

电子负载提供创新的实时Vpp,Ipp显示,这是峰峰值度量的PARD,其带宽也受限于采样频率(500KHz),因此,这与一般意义上的PARD有一定出入,如果被测电源需要检测更高频率的PARD,就必须借助更高带宽的示波器.如果需要检测PARD有效值,就必须借助高带宽的真有效值电压表。

3、瞬态响应测试

瞬态响应测试是一项动态的性能测试,为被测电源在2种预定负载条件下,周期性切换,输出保持稳定的能力。

对于负载电流的跃变,CV电源将有振铃电压输出,它使电源回馈环失调,形成电压过冲及跌落,进而影响设备运行的可靠性,甚至损坏对电压敏感的器件,瞬态响应测试不仅从应用层面评估此项性能,也能从生产层面揭示造成不稳定的关键性缺陷,比如输出电容的ESR,ESL及容量、反馈环响应时间及相位裕量、系统瞬态较大输出电流等核心信息。

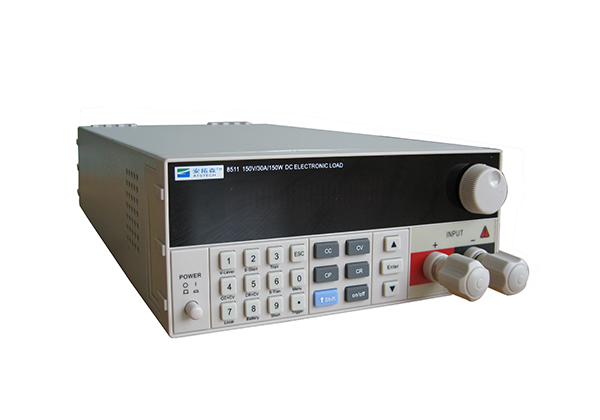

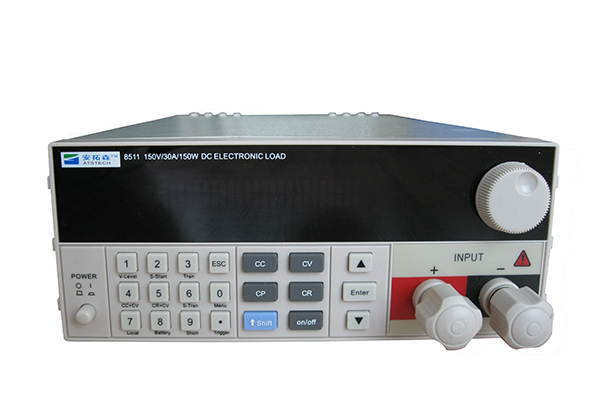

深圳市安拓森仪器仪表有限公司是一家致力于电源自动老化测试设备研发、生产、销售和服务的高新技术企业。推荐产品：电子负载仪、多功能电源老化车、动力电池老化车、无线充电老化架、小型老化柜、电池测试系统、电子负载ATS8511、老化控制柜等
