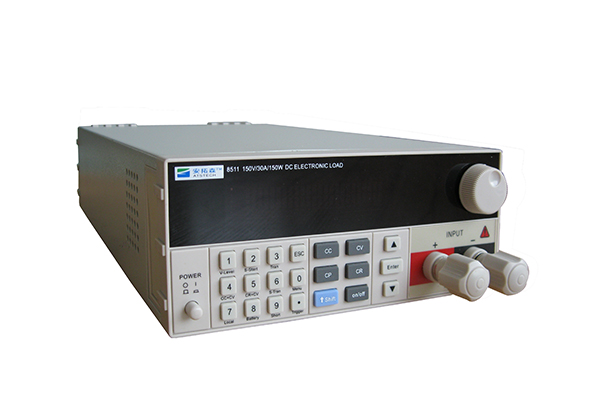

直流电子负载的工作原理

一，直流电子负载工作模式

1、恒流工作模式

2、恒压工作模式

3、横阻工作模式

4、恒功率工作模式

二，恒流工作模式原理简介

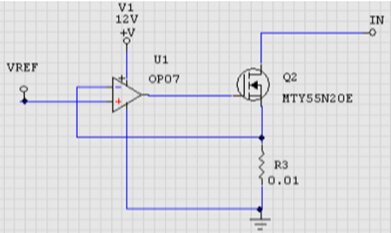

图1是一个常用的恒流电路，通过此电路很容易获得稳定精确的电流值。R3为取样电阻，VREF是给定信号。当给定一个信号VREF时，如果R3上的电压小于VREF，也就是VOP07的-IN小于+IN，VOP07加大输出，增大MOS的导通程度，从而加大通过R3的电流。如果R3上的电压大于VREF，-IN大于+IN，OP07减小输出，MOS导通程度减小，也就减小了通过R3的电流。这样电路始终维持在恒定的电流给及上，实现恒流工作。

图一

通过改变VREF的可改变恒流值，VREF可用电位计调节输入或用DAC芯片有MCU控制输入。采用电位计可手动调节输出电流，如果采用DAC可实现数控恒流电子负载。

三，恒压工作模式原理简介

图二

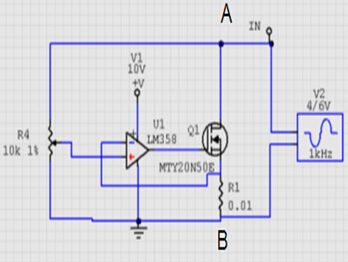

图2为恒压电子负载电路。MOS管上的电压经R2和R3分压后送入运放+IN与给定值进行计较。A点电压的变化会引起R2上的电压变化通过LM358影响Q1的导通程度，从而牵制A点电压的变化，是A点保持恒压。

四，恒阻工作模式原理简介

图三

恒阻功能，在有些数控电子负载中并不设计专用电路，而是在恒流电路的基础上通过MCU 检测到的输入电压来计算电流，达到恒阻功能的目的，但这种方法响应较慢，只适用于输入变化较慢，且要求不高的场合，专业的恒阻电子负载都是由硬件实现的。

图3为恒阻电路，A和B两点的电压通过R4加在LM358的+IN脚，也就控制了R1上的电压，从而控制了R1中的电流。这样，AB两点的电压比上电路中的电流，也就是AB两点的等效电阻。当AB两点电压变化时，R1上的电压也随着变化，从而通过R1的电流也相应的变化，保证了电路的恒阻特性。

五，三恒功率工作模式原理简介

图四

恒功率功能大部份电子负载都采用恒流电路来实现，原理是MCU 采样到输入电压后根据设定的功率值来计算输出电流。当然也可以采用硬件方法来实现恒功率功能。图 4是通过硬件实现恒功率的方块图。

六，直流电子负载在试验中的应用

从以上可以看出一般的电子负载都是主动负载，它通过外部电路来作出相应的调整，以此来达到相应的工作模式。所以在应用直流电子负载时，我们邀考虑到它的主动特性。特别是设备校验的时候，如果拿一个主动负载来验证一个主动性电源供应器，那么它们之间会相互回馈影响测试结果，此点应特别注意。
